STS V.8.1

Programm-Ausstattung

Statische Stromstärke- / Seiltemperaturberechnung für Leiterseile von Freileitungen
mit Programmoberfläche und alternativ für große Datenmengen automatisierbar via Excel-Formblatt nach vier unterschiedlichen, chronologisch aufeinanderfolgenden und in STS V.8.1 vollständig unabhängig implementierten und damit wechselseitig plausibilisierbaren anerkannten Berechnungsverfahren

Webs 1963 / Kirn 1987 / Cigré TB207 2002 / Cigré TB601 2014


Statische Stromstärke- / Temperaturberechnung für Kreisring-Stromschienen von Schaltanlagen mit Programmoberfläche nach einem in 2018 von der RWTH Aachen, Tennet TSO in Zusammenarbeit mit SW-FR solutions entwickelten Verfahren ( Puffer 2018 )


Transiente Stromstärke- / Temperaturberechnung von Leiterseilen sowie Kreisring-Stromschienen
(Cigré TB601 / TB207 / Puffer) mit Programmoberfläche mit Eingabemöglichkeit von aufeinander folgenden Zustandsänderungen mit beliebiger Vorgabe von Temperatur, Stromstärke, Zeitdauer


Transiente Stromstärke- / Seiltemperatur-Berechnung nach Cigré TB601
mit Excel-Formblatt zur Berechnung temporär zulässiger thermischer Engpass-Ströme ( = TATL / Temporary Admissible Transmission Loading ) von Hoch- und Höchstspannungs-Stromkreisen gemäß dem im Nov. 2021 veröffentlichten Grenzwertkonzept:

Regeln zur Ermittlung und Überwachung von Grenzwerten für die Systemführung
des deutschen Übertragungsnetzes

der Übertragungsnetzbetreibern Amprion, Tennet TSO, TransnetBW & 50Hertz Transmission

__________________________________________________________________________________________________

Graphische Darstellung Strom-/Temperaturverläufe, Erstellung von Wertetabellen in Programmoberfläche und Ausdrucken

Abspeicherung Berechnungen mit Programmoberfläche im Datenformat MS Access

Benutzeroberfläche, Ausdrucke, Programmdurchführung Excel-Berechnung in deutscher und englischer Sprache

__________________________________________________________________________________________________

Implementierte Berechnungsverfahren

Statische Stromstärke- und Temperaturberechnung


Es wird vom Programm die statische Stromstärke ermittelt mit welcher ein Freileitungsseil oder eine Kreisringstromschiene bei einer vorgegebenen Seiltemperatur und beliebiger Witterung mit Ausnahme von Niederschlag und Reifansatz betrieben werden kann.

Umgekehrt bietet das Programm die Möglichkeit die Temperatur des Leiterseils / der Stromschiene zu berechnen, welche sich bei einer vorgegebenen statischen Strombelastung, bei einer herrschenden Witterung bzw. frei wählbaren Wetterfaktoren einstellt.

Es können diese Berechnungen mit nachfolgenden zum Zeitpunkt der Publikation jeweils anerkannten Verfahren durchgeführt werden:

__________________________________________________________________________________________________

Leiterseil: Statische Stromstärke- / Temperaturberechnung nach CIGRÉ TB 601

Dieses Verfahren basiert auf der in 12.2014 veröffentlichten

Technical Brochure 601: Guide for thermal rating calculations of overhead lines

der CIGRÉ International Working Group B2.43
__________________________________________________________________________________________________

Leiterseil: Statische Stromstärke- / Temperaturberechnung nach CIGRÉ TB 207

Dieses Verfahren basiert auf der in 08/2002 veröffentlichten

Technical Brochure 207: Thermal behaviour of overhead conductors

der CIGRÉ International Working Group 22.12.

__________________________________________________________________________________________________

Leiterseil: Statische Stromstärke- / Temperaturberechnung nach Kirn

Dieses Verfahren beruht auf einer vom Institut für rationelle Energieanwendung der Fachhochschule Karlsruhe unter Leitung von Prof. Dipl. Ing. Herbert Kirn in Zusammenarbeit mit der Badenwerk AG entwickelten Berechnungsmethode

Die Bestimmung der Temperatur von Freileitungsseilen

Prof Herbert Kirn; Institut für Rationelle Energieanwendung; Fachhochschule Karlsruhe

Das Verfahren wurde im Nov. 1990 in der Zeitschrift etz publiziert und wurde zur Bestimmung der mittleren Seiltemperatur von konkreten, im Betrieb befindlichen Leiterseilen für die Nachvermessung von Spannfeldern implementiert. Auf Anfrage stellen wir Ihnen die etz-Publikation aus dem Jahr 1990 gerne zur Verfügung.

__________________________________________________________________________________________________

Leiterseil: Statische Stromstärke- / Temperaturberechnung nach Webs

Dieses Verfahren beruht auf einer Berechnungsmethode nach Alfred Webs, welche im Dezember 1963 in der Zeitschrift Elektrizitätswirtschaft veröffentlicht wurde.

Das Verfahren wurde entwickelt, um ein mathematisches Werkzeug zur Bestimmung der Dauerstrombelastbarkeit von Leiterseilen zu erhalten. Die mit dem Verfahren nach Webs berechneten Stromstärken unter definierten Bedingungen fanden als zulässigen Dauerstrombelastbarkeiten von Seilen Eingang in die Deutsche Industrie Norm für Leiterseile.

Das Verfahren nach Webs wurde zur Bestimmung der Dauerstrombelastbarkeit von Freileitungen unter worst-case Bedingungen nach DIN implementiert.

Auf Anfrage stellen wir Ihnen diese Webs-Publikation gerne als Hardcopy zur Verfügung.

Anmerkung: Ein direkter Vergleich der Ergebnisse dieser 4 statischen Berechnungsverfahren für Leiterseile lässt sich innerhalb des Programms STS V.8.1 durchführen.

__________________________________________________________________________________________________

Kreisringstromschienen: Statische Stromstärke- / Temperaturberechnung nach Puffer

Dieses Verfahren beruht auf der im Jahr 2018 im Auftrag von Tennet TSO angefertigten Arbeit

Physikalisches Modell zur Berechnung der Strombelastbarkeit von Rohrstromschienen
Dr.-Ing. Ralf Puffer, RWTH Aachen
.

Diese Arbeit wurde bis dato nicht publiziert, in Zusammenarbeit mit der APG wurde von Dr. Puffer jedoch im Jahr 2020 die grundlegenden Zusammenhänge der Berechnungsmethode innerhalb der 48 Cigré-Session 48 / Paris 2020 im Dokument

B3 343 Investigation on the dynamic rating of tubular busbars in substations

beschrieben

__________________________________________________________________________________________________


Transiente Stromstärke- und Temperaturberechnung

Es kann mit diesen Berechnungsverfahren die Änderung der Seiltemperatur über die Zeit bei Änderung
der Stromstärke berechnet werden

oder alternativ

die Zeitdauer bis zur Erreichung einer bestimmten Seiltemperatur bei Vorgabe der Stromstärkeänderung berechnet werden.

oder alternativ

die ursächliche Stromstärkeänderung bei Vorgabe einer Seilendtemperatur und Zeitdauer berechnet werden.

Es können mit der Programmoberfläche die genannten Berechnungen (auch gemischt) in 6 aufeinander folgenden Zustandsänderungen berechnet werden.

Es werden diese Berechnungen nach verschiedenen Verfahren durchgeführt:

Leiterseil: Transiente Stromstärke- / Temperaturberechnung nach CIGRÉ TB 601

Leiterseil: Transiente Stromstärke- / Temperaturberechnung nach CIGRÉ TB 207

Kreisring-Stromschiene: Transiente Stromstärke- / Temperaturberechnung nach Puffer

___________________________________________________________________________________________________

icon_pdf_doc06 Download Programmbeschreibung

icon_pdf_doc07 Download Kurzanleitung Installation & Bedienung

icon_pdf_doc07 Download Benutzerhandbuch


Anforderung Demoversion und / oder Angebot via Kontaktformular oder Email an: info@sw-fr.com



Screenshots

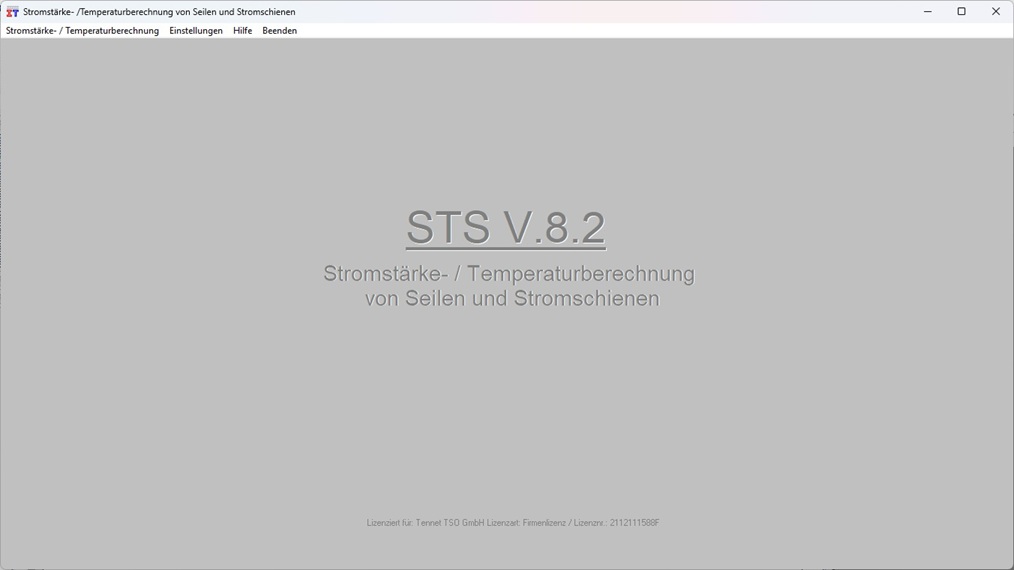

Startbildschirm:

01_Startbildschirm_75P1

Eingabefenster statische Berechnung mit Programmoberfläche:

02_Eingabe01_Oberfläche75

Eingabefenster Leiterdaten Programmoberfläche:

03_Leiterdaten_Oberfläche75p

Ergebnisfenster statische Berechnung Programmoberfläche:

04_Ergebnis_statisch_Oberfläche75p

Graphische Darstellung statische Berechnung Programmoberfläche:

05_Graphik_statisch_Oberfläche

Druckvorschau Seite 1 statische Berechnung Programmoberfläche:

06_Druckvorschau01_statisch_Oberfläche75p

Druckvorschau Seite 2 statische Berechnung Programmoberfläche:

07_Druckvorschau02_statisch_Oberfläche75p

Eingabefelder & Ergebnisdarstellung transiente Berechnung Programmoberfläche:

08_Transient_Eingabe_Ergebnis01_Oberfläche75p

Graphische Darstellung transiente Berechnung Programmoberfläche:

09_Transient_Ergebnis02_Graphik_Oberfläche

Druckvorschau graphische Darstellung transiente Berechnung Programmoberfläche:

10_Transient_Graphik_Druckvorschau75p

Fenster statische Berechnung mit Excel-Formblatt:

11_Excel_Statische_Berechnung_01_75p

ExceL-Formblatt statische Berechnung fixe Eingabedaten:

12_Excel_Statische_Berechnung_02_fixed_input75p

ExceL-Formblatt zeilenvariable Eingabedaten & Berechnungsergebnisse:

13_Excel_Statische_Berechnung_03_variable_input_result_60p

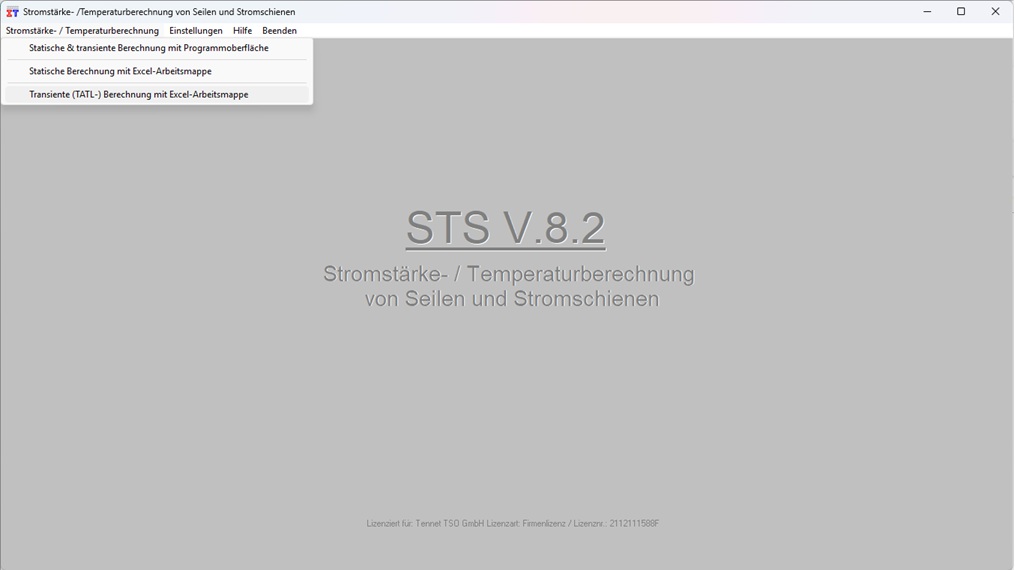

Start transiente Berechnung mit Excel-Formblatt:

14_Start_Transient_Excel75p

Fenster transiente Berechnung mit Excel-Formblatt:

15_Transient_Excel_02_75p

ExceL-Formblatt transiente Berechnung fixe Eingabedaten:

16_Transient_Excel_fixed_input

ExceL-Formblatt transiente Berechnung zeilenvariable Eingabedaten & Berechnungsergebnisse:

17_Transient_Excel_variable_input&result75p
